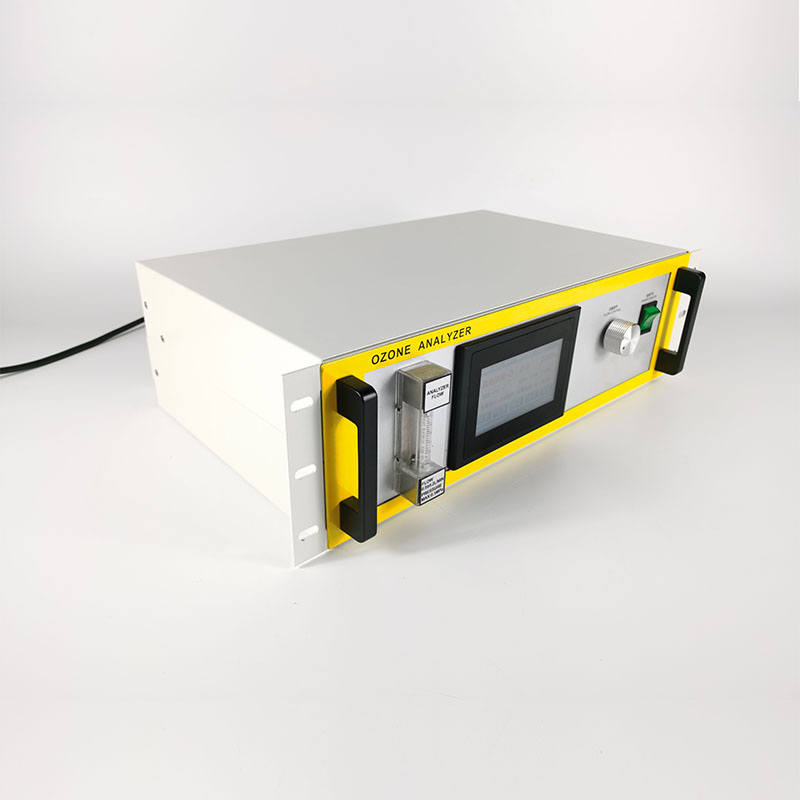

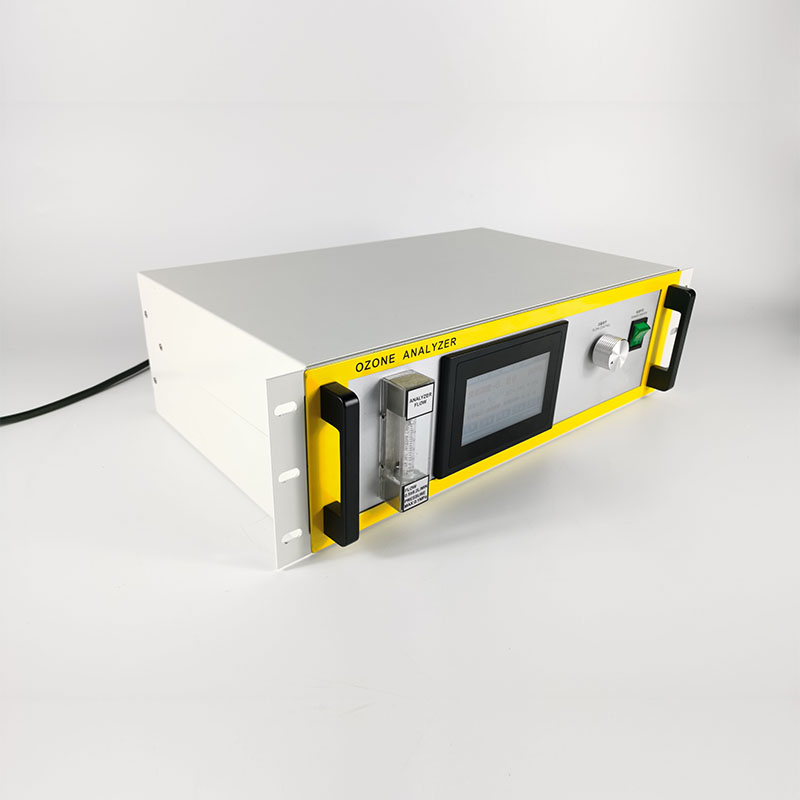

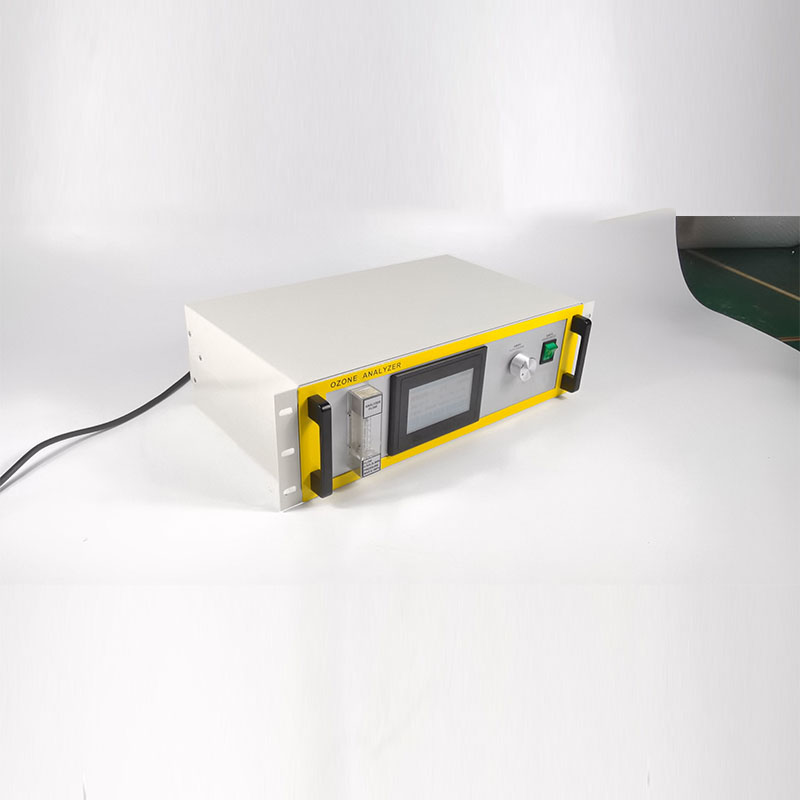

PTM600-O3-UV-3000型臭氧氣體分析儀依據朗伯—比爾定律,中華人民共和國國家環境標準《環境空氣臭氧的測定-紫外光度法》、中國華人民共和國建設部《水處理用臭氧發生器》的檢定及標定方法來設計制造。通過測量臭氧對紫外光吸收前后的光信號強度變化,由此計算出當前臭氧濃度值。設備使用先進的雙光路紫外光源系統,內設有燈管智能管理系統,開機后可使紫外燈管迅速達到測量狀態,采用國外分離式光池技術,設備具有無泄漏、耐壓高、耐大流量采樣氣體沖擊、易清潔、維護方便、操作簡單、使用成本低等特點。主要用于連續檢測各種工業環境下的臭氧氣體,也可用于檢測運行中的管道、容器等環境的臭氧氣體。廣泛應用于制藥、化工、市政、污水處理等行業,對臭氧發生器出口濃度和臭氧發生器產量測量。 臭氧分析儀帶有觸摸屏操作界面,實時顯示臭氧氣體的濃度,帶有壓力和溫度補償及顯示,可設置自動校零時間和手動校零模式。高濃度(g/Nm3)量程帶有流量輸入功能,可實時顯示臭氧發生器的產量。帶有兩組繼電器信號輸出,用戶可自由選擇高報警點和低報警點信號輸出連接。核心部件采用紫外長壽命光源系統,采用高透光率石英片,保證零點的穩定性,防止零點漂移影響檢測濃度的準確性。根據國外光池技術設計的耐壓力,耐沖擊的獨立光池結構,校零操作時氣體流量、壓力、流速保持不變,防止氣流沖擊對校零產生影響,無需關閉臭氧進氣可完成校零操作,保證設備可以每天24小時連續運行。 應用領域:臭氧發生器廠家,市政用水行業,工業污水行業,精細化工行業食品跟飲用水行業,空間消毒行業,泳池消毒行業,香精合成行業等使用臭氧發生器行業。
產品特點:
測試方法:雙光路紫外光吸收法,長壽命光源系統,測量精度高。
測量原理:依據朗伯—比爾定律,通過光度吸收原理準確測量。
光源系統:國外長壽命紫外光源系統(波長253.7nm),免費質保3年。
使用方式:室內安裝使用,配置電源及信號端子。
光池系統:分離式光池技術,無泄漏、耐壓高、耐大流量采樣氣體沖擊。
智能補償:內置溫度和壓力補償及顯示,帶有光源自動補償功能。
操作方式:用戶可根據運行狀態選擇手動校零和自動校零,可設置自動校零時間。
顯示單位:g/Nm3,mg/NL,%WT,ppm ,mg/Nm3可選。
數據顯示:高清彩色觸摸屏,高濃度量程設置進氣體質量流量,實時顯示產量。
輸出功能: 4-20mA、RS485通訊、兩組報警點輸出、電子流量計輸入等。
標準配置:防腐流量計,臭氧尾氣破壞器,進氣過濾器。

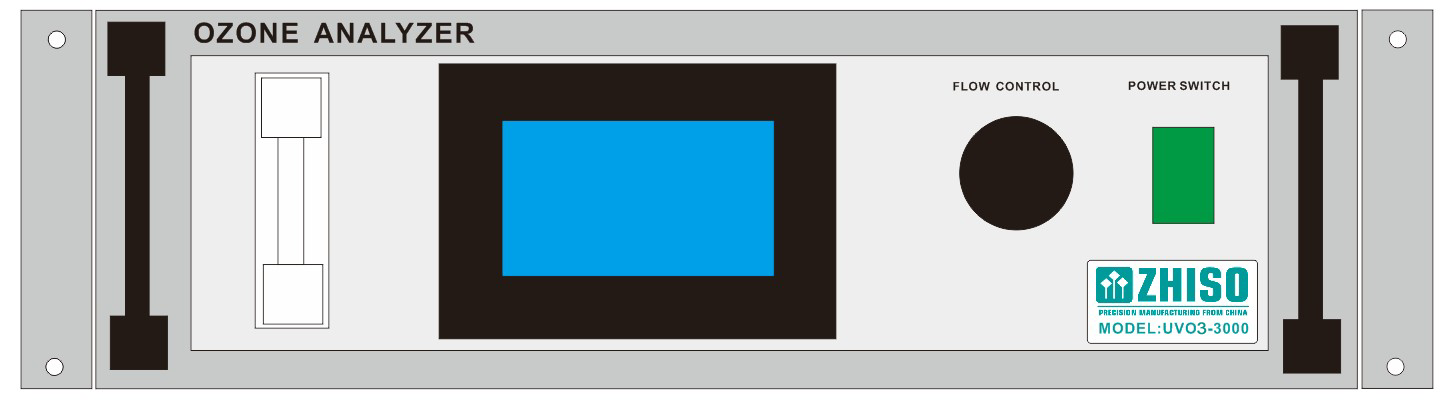

產品結構組成:
進氣口-進口:臭氧分析儀串聯在臭氧管道中的進口,如果旁路取樣則做為臭氧進氣口。
進氣口-出口:臭氧分析儀串聯在臭氧管道中的出口,如果旁路取樣則本氣口會做封堵處理。
出氣口-出口:臭氧分析儀的出口,已內置臭氧破壞器,出氣口無臭氧味道,可室內排放。

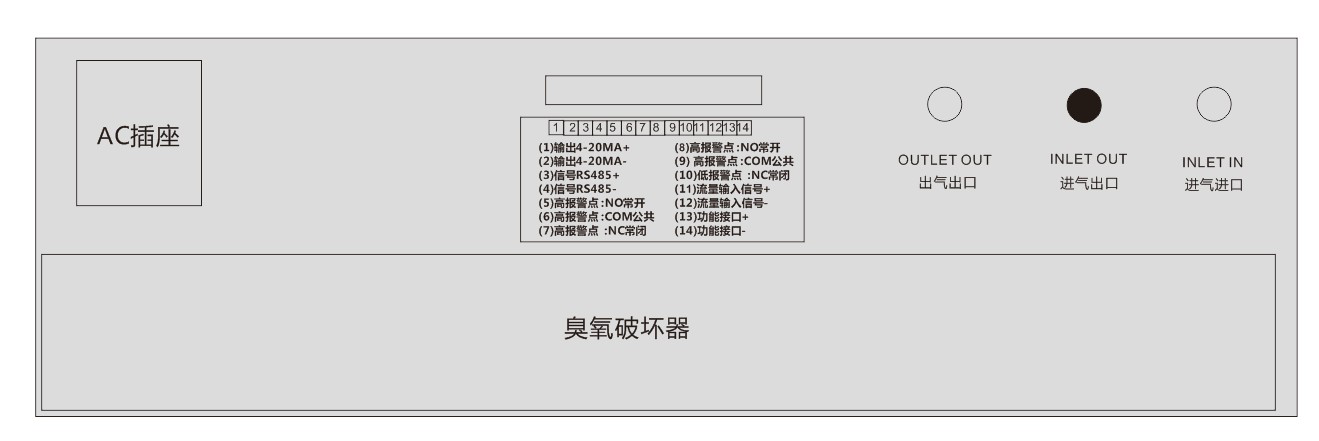

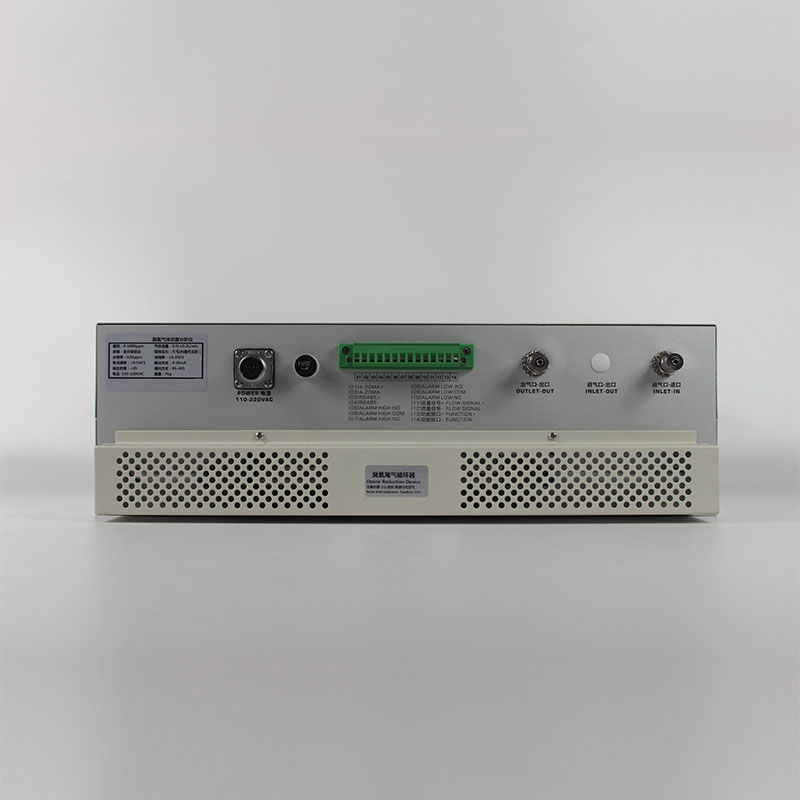

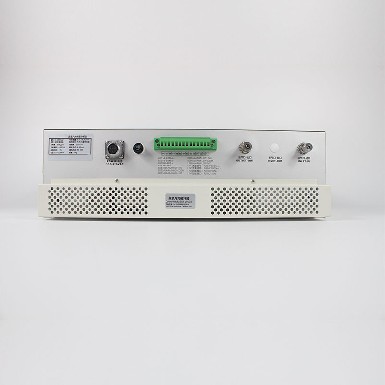

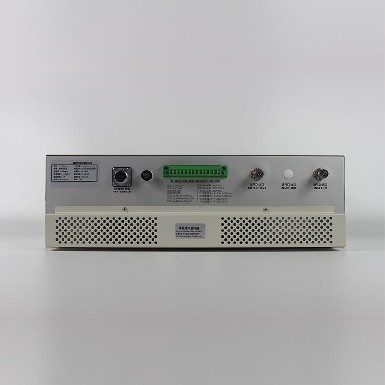

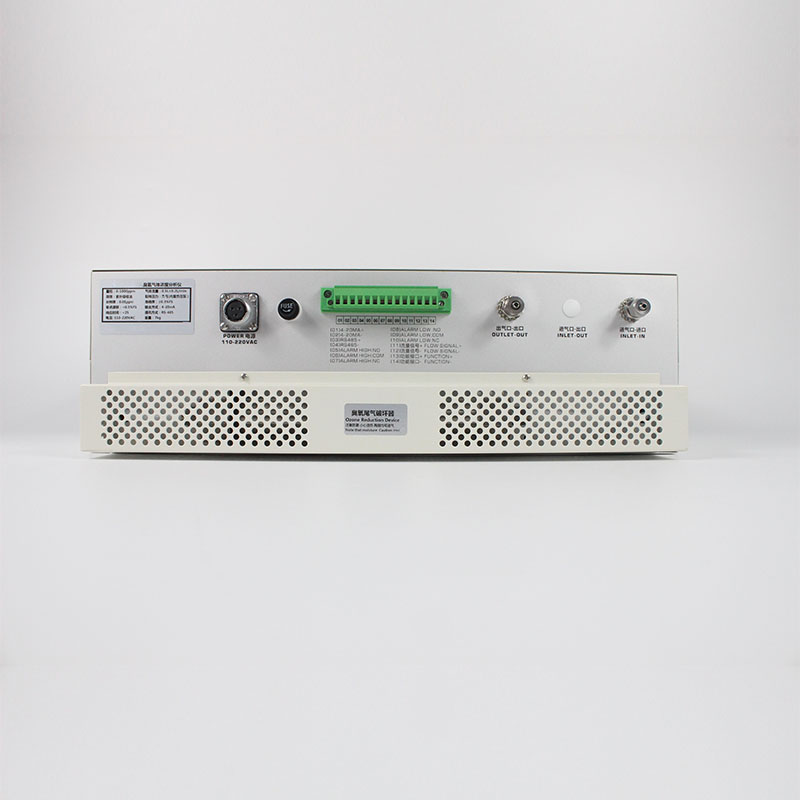

信號端子輸出:
(01)4-20MA+ 電流信號輸出 | (08)ALARM LOW :NO 低報警點-常開 |
(02)4-20MA- 電流信號輸出 | (09)ALARM LOW:COM 低報警點-公共端 |
(03)RS485+ 通訊接口 | (10)ALARM LOW:NC 低報警點-常閉 |
(04)RS485- 通訊接口 | (11)流量信號+ FLOW SIGNAL+ 產量計算流量信號接入 |
(05)ALARM HIGH:NO 高報警點-常開 | (12)流量信號- FLOW SIGNAL- 產量計算流量信號接入 |
(06)ALARM HIGH:COM 高報警點-公共端 | (13)功能接口+ FUNCTION+ 預留功能:臭氧發生器調配 |
(07)ALARM HIGH:NC 高報警點-常閉 | (14)功能接口- FUNCTION- 預留功能:臭氧發生器調配 |

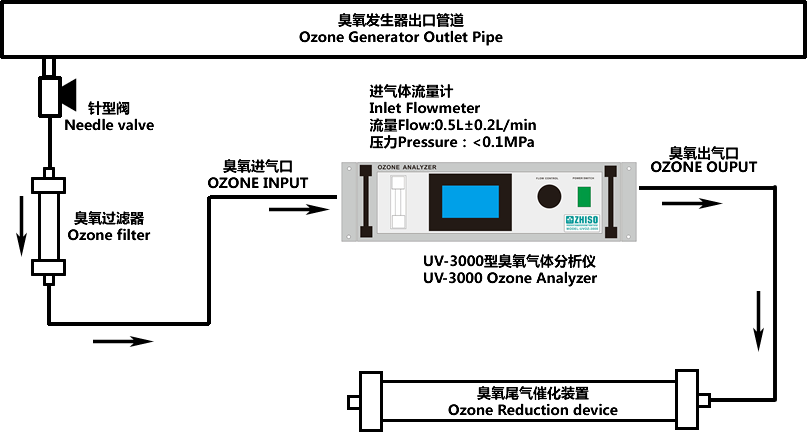

PTM600-O3-UV-3000型臭氧氣體濃度分析儀-正壓取樣連接工藝

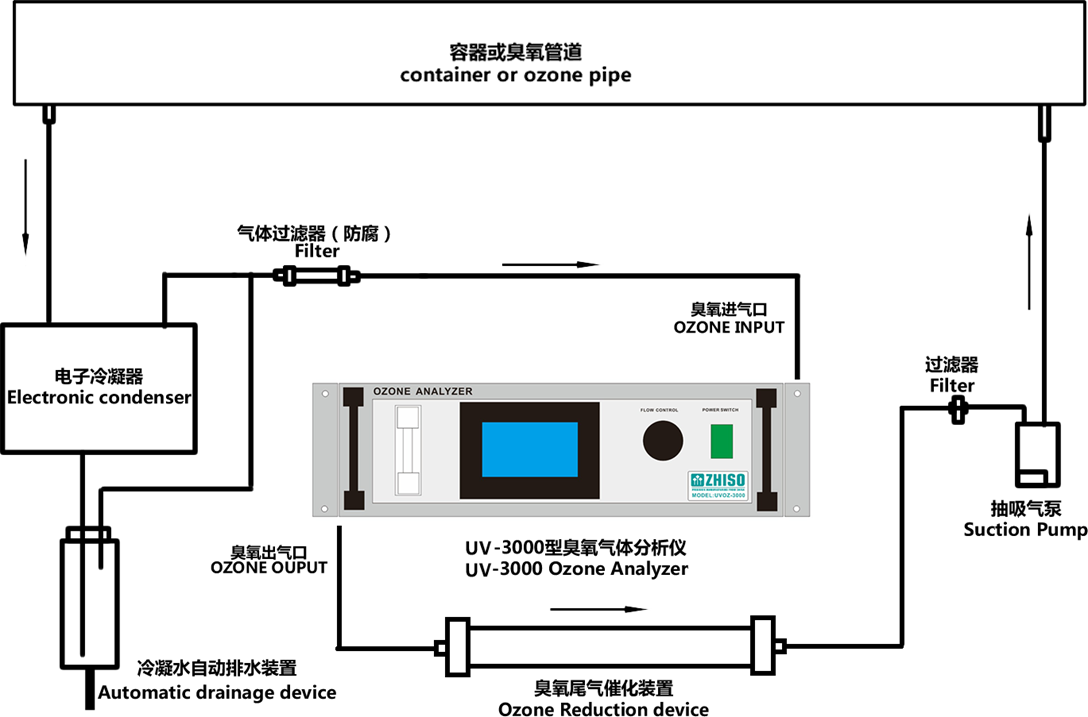

PTM600-O3-UV-3000型臭氧氣體濃度分析儀-負壓取樣連接工藝

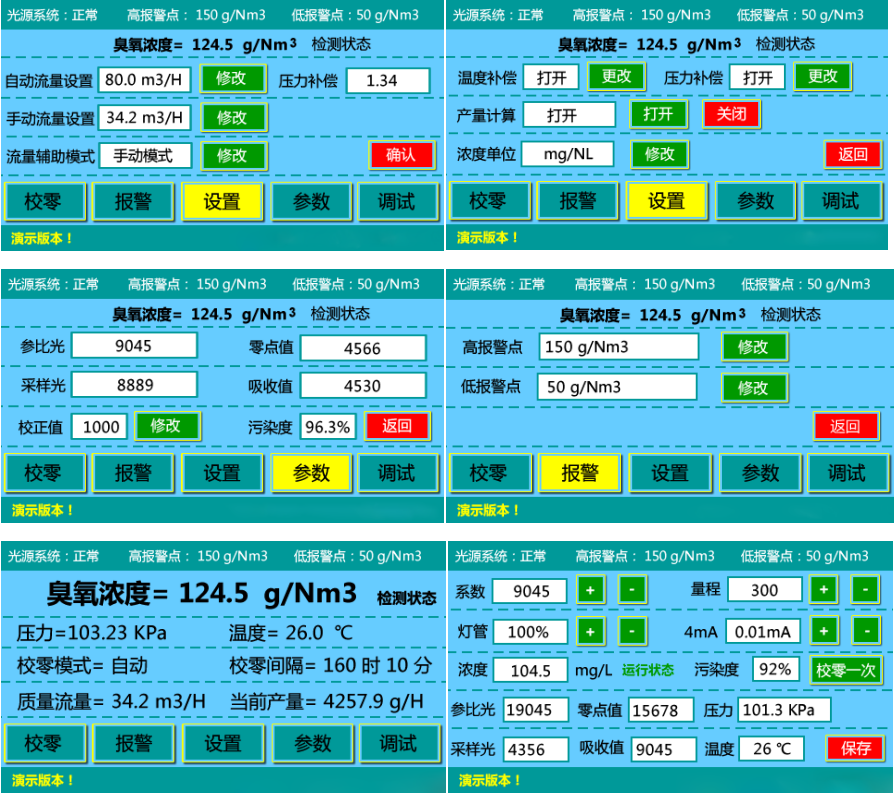

觸摸屏程序演示畫面:
PTM600-O3-UV-3000型臭氧氣體分析儀,可選量程及工作方式。
量程 | 取樣方式 | 應用領域 |
0-300g/Nm3 | 正壓取樣,帶有壓力,溫度補償 | 臭氧發生器出口濃度實時檢測。 |
0-100g/Nm3 | 正壓取樣,帶有壓力,溫度補償 | 臭氧發生器出口濃度實時檢測。 |
0-50g/Nm3 | 正壓或負壓取樣,帶有壓力,溫度補償 | 臭氧發生器出口或尾氣臭氧濃度檢測。 |
0-1000ppm | 正壓或負壓取樣,帶有壓力,溫度補償 | 箱體內臭氧濃度實時檢測。 |
0-100ppm | 正壓或負壓取樣,帶有壓力,溫度補償 | 空間或房間內臭氧濃度實時檢測。 |
技術參數:
型號 : PTM600-O3-UV-3000
測量量程:0-1000PPM
光源壽命:約30000-50000小時;
取樣方式:正壓取樣,負壓取樣(可選);
顯示界面:4.3寸觸摸屏操作界面;
內容界面:臭氧濃度、溫度、壓力;
輔助功能:溫度補償、壓力補償;
顯示單位: ppm ,mg/Nm3可選;
顯示分辨率: 0.01ppm;
氣體流量:0.5L±0.2L/min;
輸入壓力:<0.1MPa;
濃度誤差 : 最大0.3%FS;
線性誤差 : 最大0.2%FS;
零點漂移:<±0.3%.FS;
反應時間 : 信號0.03 秒, 顯示 0.3秒;
環境溫度 : -20~50℃;
管路接口方式:快擰(不銹鋼);
串聯聯樣口徑:Φ8(8mm*6mm)(可選);
旁通取樣口徑:Φ6(6mm*4mm);
通訊方式:RS-485;
輸出方式:4-20mA(有源);
繼電信號:高報警點繼電信號,低報警點繼電信號;
電源:AC 110-220V;
尺寸: 133mm(高)×482mm(寬)×300mm(深),19寸3U機箱;
注:1mg/L=1g/m3=467PPM;
免費質保:24個月(主機);
注: 標準配置(內置):流量計,臭氧尾氣催化器,進氣過濾器。
