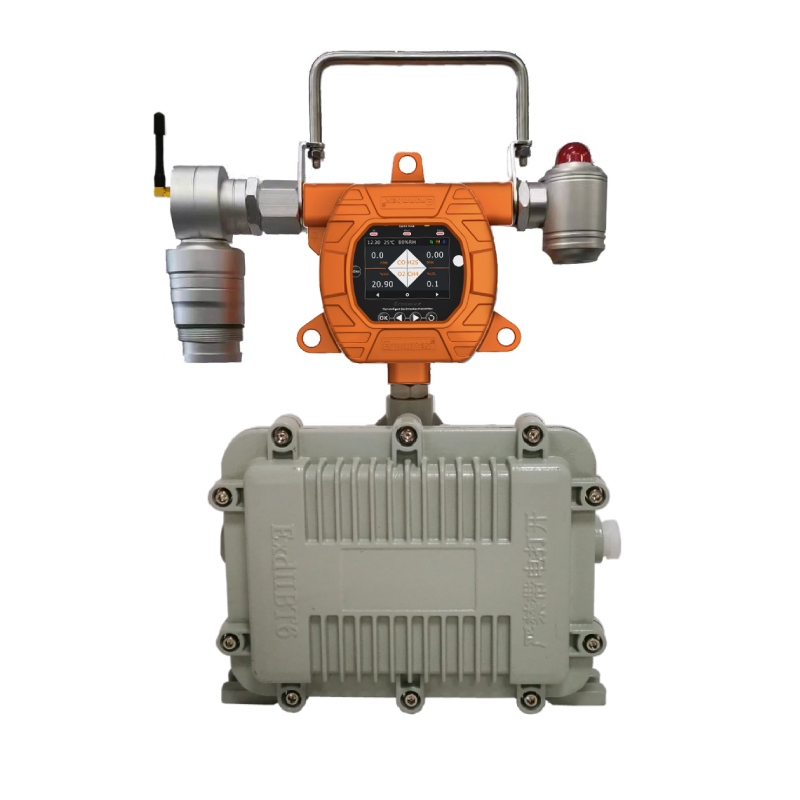

MIC-600在線式丙烯檢測報警器應用于現場丙烯氣體濃度24小時連續在線監測及溫濕度的測量,現場顯示濃度和超標聲光報警,遠程數據傳輸。采用2.5寸高清彩屏實時顯示濃度,根據不同的檢測氣體選用當前行業內最好品牌的電化學、紅外、催化燃燒、熱導、PID光離子原理的氣體傳感器、瑞士高精度電容式數字溫濕度傳感器,MIC-600先進的電路設計、成熟的內核算法處理,取得了多項軟件著作專利和外觀專利,從而誕生了目前行業內領先的新一代多功能型固定在線式復合氣體檢測報警儀。MIC-600可以檢測管道中或受限空間、大氣環境中的氣體濃度也可以檢測氣體泄漏,還可以檢測高濃度單一氣體的純度。堅固耐用的防爆外殼和氟碳漆表面處理工藝適用于各種危險場所和強酸強堿的腐蝕性環境,耐磨損,10年內不褪色和掉漆。
MIC-600在線式丙烯檢測報警器特點:
●本安電路設計,防爆認證,二級防雷、防靜電,防雷和防靜電能力超過國家標準,抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。防反接設計,任意形式的反接都不會損壞儀器
●符合EMI、EMC標準,通過國標測試及CMC計量器具許可認證。
執行標準:GB15322.1-2003
GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》
GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》
GB 3836.4—2010 《爆炸性氣體環境用電氣設備 本質安全型“i”》
●標準總線RS485(RTU)和4~20mA標準信號同時輸出,3組繼電器開關量輸出,現場聲光報警。可選頻率輸出 200-1000Hz 、Hart協議信號、1~5V輸出、無線傳輸(2~5公里或不限距離)。可以有線或無線遠程實時監控,將數據上傳到手機或通過局域網、互聯網傳輸?shù)江h(huán)保局、其他監控中心、監控設備、監控電腦,通過免費上位機軟件或氣體報警控制器實時監控現場的濃度。
●兼容各種二次表、數據采集模塊、PLC、DCS系統,可直接驅動電磁閥、風機、報警器等設備,也可以通過驅動中間繼電器來驅動大功率設備。選配MIC2000控制器可以同時監控1000臺檢測儀。
●大容量數據存儲功能,可以記錄實時濃度值、溫濕度、或只記錄報警值及時間。支持本機存儲或SD卡存儲,本機存儲標配容量為10萬條記錄,需更大容量訂貨時要注明。SD卡存儲的容量可訂制。通過免費上位機軟件進行數據導出和分析,支持在本機上查看數據或刪除數據,可設置在容量不夠的時候自動覆蓋數據或不覆蓋數據,自動停止記錄功能。
●標配紅外遙控器,可以實現在危險場合免開蓋操作,比如:修改報警點、濃度校準、零點校準、消音、恢復出廠、進入菜單、查看記錄、4mA輸出、20mA輸出(校準其他采集設備需用這個功能)。
●中英文界面可選擇,默認中文界面,支持氣體濃度單位自由切換,常規氣體不需要輸入分子量,特殊氣體輸入分子量就自動計算并切換,單位可選:PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L
●2.5寸高清彩屏(LCM)顯示實時濃度、時間、溫度、濕度、存儲狀態等信息,可同時檢測1-~6種氣體濃度和溫濕度,菜單界面采用高清仿真圖標來顯示各個菜單的功能名稱,簡明中文或英文操作提示。
●三種顯示模式可切換:同時顯示多種氣體濃度、大字體循環顯示單通道氣體濃度、實時曲線,各通道之間自動或手動循環可切換,可設置是否顯示最大值、最小值、氣體名稱,可查看歷史記錄曲線圖。
●自動跟蹤零點防止漂移,溫度補償、多級校準,能同時符合國標和各個地區的地方、省級計量局標準
●數據恢復功能、濃度校準誤操作自動識別并阻止,可以避免由于操作不當引起的不良。
●可記錄校準日志、維修日志、故障解決對策,傳感器壽命到期提醒,下次濃度校準時間提醒功能
MIC-600在線式丙烯檢測報警器參數:
檢測氣體:丙烯(C3H6),選配:最多可同時檢測4~6種氣體濃度和溫濕度
檢測原理:電化學、紅外、熱導、PID光離子、催化燃燒,根據氣體類型、量程、現場環境和用戶需求而定
傳感器壽命:電化學原理2~3年,氧氣2年或6年可選,紅外5~10年,催化燃燒3年,熱導5年,PID2年
檢測范圍:0~100%LEL,其他量程可訂制
分 辨 率:0.01ppm或0.001ppm(0~10 ppm);0.01ppm(0~100 ppm),0.1ppm(0~1000 ppm),1ppm(0~1000 ppm以上),0.1%LEL(0~100%LEL)、0.01%Vol或0.001%Vol(0~99.999%Vol)
溫度檢測:-40℃~+120℃(選配),濕度檢測:0~100%RH (選配),分辨率:溫度0.1℃,濕度:1%RH
檢測精度:≤±2%F.S(全量程內2%),溫度0.5℃,濕度:3%RH,更高精度可訂制
工作方式:固定式安裝,在線檢測,擴散式測量,管道式(M45X1.5外螺紋)、流通式、泵吸式可選
安裝方式:管道式、壁掛式。管道式的工作壓力為大氣壓±30%,超出范圍需降壓處理
響應時間:T90≤20秒
恢復時間:≤30秒
輸出信號:總線制RS485(RTU)、三(四)線制4~20mA、可選0~20mA、1~5V、0~5V、0~10V、無線傳輸
報警方式:現場聲光報警(選配),默認1路,可選3路無源觸點(干節點)輸出,三級報警,報警點可設置
工作環境:-40℃~+70℃
樣氣溫度:-40℃~+70℃(常規),選配:-40℃~+400℃、-40℃~+800℃ (最高1300℃)
相對濕度:≤10-95%RH (常規)非凝露場合,選配:10-99%RH 用于高溫高濕度場合,訂貨時需注明,需配預處理系統)
工作電壓:12~36V(DC直流,單臺設備的標準電源為24V,1A或大于1A 的直流開關電源)
電源參考:24V,2.1A 的開關電源可以帶動40臺有毒氣體檢測儀,或15臺可燃、紅外氣體檢測儀
防爆形式:隔爆型 ExdⅡCT6
連接電纜:4~20mA選三芯屏蔽電纜,RS485選四芯,距離超1000米時單根線徑≥1.5mm;屏蔽層接大地
電氣接口:3/4NPT,可選M20X1.5內螺紋、1/2NPT
防護等級:IP66 防水濺和短時間雨淋,長時間雨淋需選配防雨罩或選擇不帶顯示的外殼或訂貨時注明
外形尺寸:
260×180×90mm(L×H×W)大氣室
260×230×90mm(L×H×W)大氣室?guī)?/p>
240×180×90mm(L×H×W)常規氣室
240×230×90mm(L×H×W)常規帶燈
重 量:1.8Kg
選配附件:墻壁安裝支架、固定在管道上的安裝支架(四分、六分管)、DN50法蘭管道安裝或不銹鋼螺紋焊座(需注明管道尺寸,如DN50、DN15...)、常溫高濕預處理系統、高溫高濕度預處理系統、高溫高濕高粉塵預處理系統、減壓閥、流量計、溫濕度測量、大容量SD存儲卡、防雨罩、24VDC或220AC采樣泵(采樣距離10米)、真空泵(采樣距離大于40米)、24V開關電源。
連電腦監控需要的配件:免費上位機軟件、RS485/RS232轉換器、無RS232接口的筆記本電腦還需USB/RS232 轉換連接線,如果要網絡傳輸還需 TCP/IP轉換器
應用場合:石油、化工、醫藥、環保、煙氣分析、空氣治理等所有需要固定安裝,在線檢測氣體濃度的場合
